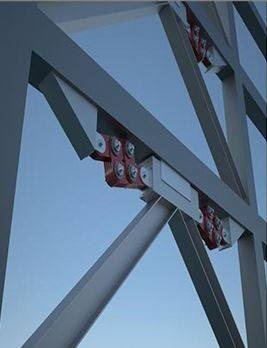

دمپرهای اصطکاکی زلزله :تکنولوژی پیشرو در استهلاک انرژی لرزهای سازهها
زلزله به عنوان یکی از مخربترین پدیدههای طبیعی، همواره چالشی بزرگ برای مهندسان سازه بوده است. رویکرد سنتی مقاومسازی سازهها در برابر زلزله، مبتنی بر افزایش ظرفیت باربری و شکلپذیری اعضا برای جذب و دفع انرژی بود. اما با پیشرفت فناوری، رویکرد کنترل غیرفعال با استفاده از دمپرهای اصطکاکی به عنوان یک راهکار مؤثر و اقتصادی برای کاهش پاسخ لرزهای سازهها مطرح شده است.
این مقاله به بررسی جامع دمپرهای اصطکاکی، شامل اصول عملکرد، انواع مختلف، معادلات حاکم، روشهای تحلیل، مزایا و معایب، و کاربردهای عملی آنها در پروژههای ساختمانی و زیرساختی میپردازد.
اهمیت استهلاک انرژی در زلزله
هنگامی که نیروی زلزله به یک سازه وارد میشود، انرژی لرزهای به صورت ارتعاشات به سازه منتقل میگردد. سازه برای بقا باید این انرژی را جذب و مستهلک کند. در سازههای سنتی، این استهلاک عمدتاً از طریق شکلپذیری اعضای سازهای (مانند تشکیل مفاصل پلاستیک در تیرها و ستونها) صورت میگیرد که منجر به تخریب دائمی بخشی از سازه میشود. این امر ضمن پرهزینه بودن، قابلیت استفاده از ساختمان را پس از زلزله به شدت کاهش میدهد.
دمپرهای اصطکاکی به عنوان یک سیستم استهلاک انرژی متمرکز عمل میکنند. آنها بخش عمدهای از انرژی ورودی زلزله را از طریق اصطکاک لغزشی بین سطوح تماس خود مستهلک کرده و به گرما تبدیل میکنند. این کار باعث میشود اعضای اصلی سازه (تیرها، ستونها، اتصالات) در محدوده الاستیک باقی بمانند و آسیبی نبینند.
به عبارت دیگر، دمپرها به عنوان فیوزهای مکانیکی عمل میکنند که قبل از فروریختن سازه، انرژی را جذب کرده و سازه را محافظت میکنند.
تاریخچه و پیشینه تحقیق
ایده استفاده از اصطکاک برای استهلاک انرژی در سازهها به دهه ۱۹۷۰ و ۱۹۸۰ بازمیگردد. پال و همکاران (Pall & Marsh) در سال ۱۹۸۲، اتصالات اصطکاکی را برای قابهای فولادی معرفی کردند. در این سیستم، یک اتصال اصطکاکی در محل اتصال تیر به ستون یا در بادبندهای قطری قرار میگیرد. تحت بارهای لرزهای، اتصال در یک نیروی از پیش تعیینشده شروع به لغزش میکند و انرژی را از طریق اصطکاک مستهلک مینماید. پس از زلزله، این اتصالات قابل تعویض یا تنظیم مجدد هستند.
پس از آن، محققان مختلفی انواع دیگری از دمپرهای اصطکاکی را توسعه دادند. از جمله مهمترین آنها میتوان به موارد زیر اشاره کرد:
– دمپرهای سیلندری یا لولهای: که با لغزش یک پیستون داخل یک سیلندر پر از مواد اصطکاکی کار میکنند.
– دمپرهای صفحهای (ساندویچی): که در آن چندین صفحه فلزی با لایهای از مواد اصطکاکی (مانند برنج یا مواد کامپوزیتی) روی هم قرار گرفته و تحت نیروی نرمال فشرده میشوند.
– دمپرهای چرخشی: که در اتصالات مفصلی یا پای ستونها نصب میشوند و انرژی را از طریق چرخش و اصطکاک مستهلک میکنند.
اصول عملکرد دمپرهای اصطکاکی
دمپر اصطکاکی بر اساس قانون ساده اصطکاک کار میکند: نیروی اصطکاک برابر است با ضریب اصطکاک (μ) ضربدر نیروی عمودی اعمالی (N).
در یک دمپر اصطکاکی:
-
نیروی نرمال (N): توسط پیچهای پرمقاومت یا سیستمهای هیدرولیکی به سطوح تماس اعمال میشود.
- ضریب اصطکاک (μ): به جنس سطوح تماس (فولاد روی فولاد، فولاد روی برنج، یا مواد کامپوزیتی) بستگی دارد.
- لغزش: هنگامی که نیروی لرزهای وارده بر سازه از نیروی لغزشی (Slip Load) دمپر بیشتر شود، سطوح شروع به لغزش میکنند. در این حالت، انرژی به صورت اصطکاک و گرما مستهلک میشود
- رفتار حلقه هیسترزیس: دمپرهای اصکاکی ایدهآل دارای یک حلقه هیسترزیس مستطیلی شکل هستند. این بدان معناست که پس از شروع لغزش، نیروی اصطکاک تقریباً ثابت میماند و انرژی زیادی در هر سیکل بارگذاری جذب میشود. این ویژگی باعث میشود دمپرهای اصطکاکی در مقایسه با دمپرهای ویسکوز (که رفتار سینوسی دارند) توانایی استهلاک انرژی بسیار بالاتری در هر سیکل داشته باشند.
انواع دمپرهای اصطکاکی زلزله
دمپرهای اصطکاکی را میتوان بر اساس هندسه و محل نصب به دستههای زیر تقسیم کرد:
الف) اتصالات اصطکاکی پال (Pall Friction Dampers): این نوع دمپر در محل تلاقی بادبندهای ضربدری (X-bracing) نصب میشود. در هنگام زلزله، بادبندها به صورت فشاری و کششی عمل کرده و اتصال اصطکاکی را دچار لغزش میکنند. این سیستم برای قابهای فولادی کوتاه مرتبه و میانمرتبه بسیار مناسب است.
ب) اتصالات اصطکاکی شکافدار (Slot-hole Friction Dampers): در این سیستم، پیچها در سوراخهای طویل (شکاف) قرار میگیرند. حرکت در طول شکاف امکانپذیر است و در نهایت با برخورد پیچ به انتهای شکاف، نیروی اصطکاکی ایجاد میشود. این نوع برای کاربردهای با جابجایی محدود مناسب است.
ج) دمپرهای اصطکاکی سیلندری (Cylindrical Friction Dampers): این دمپرها شبیه به جکهای هیدرولیک هستند، اما به جای سیال، از یک پیستون و مواد اصطکاکی استفاده میکنند. آنها میتوانند نیروی اصطکاکی را در یک مسیر خطی تأمین کنند و برای سازههای بزرگ و با نیاز به استهلاک انرژی بالا مناسب هستند. این نوع دمپرها اغلب در سیستمهای مهاربندی برونمحور (EBF) یا قابهای خمشی به کار میروند.
د) دمپرهای اصطکاکی چرخشی (Rotational Friction Dampers): این دمپرها در اتصالات تیر به ستون یا در پای ستونها نصب میشوند. آنها با ایجاد اصطکاک در یک سطح دایروی، در برابر چرخش مقاومت کرده و انرژی لرزهای را مستهلک میکنند. این نوع برای سازههایی که تغییر مکانهای بزرگ در ارتفاع دارند (مانند سازههای بلند مرتبه) مفید است.
ه) دمپرهای اصطکاکی با مواد جدید: پژوهشهای اخیر بر روی استفاده از مواد با ضریب اصطکاک بالا و پایدار (مانند کامپوزیتهای پلیمری-فلزی) متمرکز است تا از سایش و کاهش عملکرد در طول زمان جلوگیری کند. یکی از پیشرفتهای کلیدی استفاده از مواد برنز مخصوص یا فولادهای سختکاریشده است که ضریب اصطکاک پایدار و نرخ سایش پایینی دارند.
مزایا و معایب دمپرهای اصطکاکی
الف- مزایا:
- استهلاک انرژی بالا: به دلیل حلقه هیسترزیس مستطیلی، در هر سیکل بارگذاری بیشترین میزان انرژی نسبت به سایر دمپرهای غیرفعال جذب میشود.
- قابلیت اطمینان بالا: عملکرد ساده مکانیکی (لغزش سطوح) نسبت به سیالات (دمپرهای ویسکوز) یا فرسایش فلز (دمپرهای تسلیمی) قابل پیشبینیتر است.
- هزینه اولیه پایینتر: در مقایسه با دمپرهای ویسکوز و الاستومری، ساخت این دمپرها ارزانتر است.
- عدم وابستگی به دما: برخلاف دمپرهای ویسکوز که ویسکوزیته سیال با دما تغییر میکند، عملکرد دمپر اصطکاکی مستقل از دما است.
- قابلیت تعویض و نگهداری: پس از زلزله، سطوح ساییده شده قابل تعویض بوده و تنظیم مجدد پیچها امکانپذیر است.
- عدم نیاز به منبع انرژی خارجی: به عنوان یک سیستم کنترل غیرفعال، نیازی به برق یا کنترلر ندارد.
ب- معایب:
- سایش سطوح: پس از تعداد زیادی سیکل بارگذاری، سطوح اصطکاکی ساییده شده و ضریب اصطکاک کاهش مییابد. این امر نیازمند استفاده از مواد مقاوم در برابر سایش است.
- وابستگی به سرعت بارگذاری: در برخی مواد، ضریب اصطکاک با سرعت لغزش تغییر میکند (اثرات دینامیکی).
- عملکرد دو حالته (شروع-توقف): دمپر تا زمانی که نیرو از حد آستانه (Slip Load) عبور نکند، عمل نمیکند (رفتار سخت). این میتواند باعث ایجاد شوک و شتابگیری ناگهانی در سازه شود.
- خوردگی سطوح: در محیطهای مرطوب، سطوح فلزی ممکن است خورده شوند که بر عملکرد اصطکاکی تأثیر منفی میگذارد. پوششهای محافظتی ضروری است.
- نیاز به نگهداری دورهای: تنظیم مجدد پیچها و بررسی سایش سطوح به صورت دورهای (مثلاً هر ۱۰ تا ۲۰ سال) لازم است.
طراحی و تحلیل سازههای مجهز به دمپر اصطکاکی
طراحی یک سازه با دمپر اصطکاکی نیازمند یک رویکرد طراحی بر اساس عملکرد (Performance-Based Design – PBD) است. مراحل اصلی عبارتند از:
- تعیین سطح عملکرد: مشخص کردن اینکه سازه در زلزلههای با سطوح مختلف (شرایط طراحی و شرایط حداکثر) چه عملکردی داشته باشد (مثلاً بلافاصله قابل بهرهبرداری، ایمنی جانی، یا جلوگیری از فروریزش).
- تحلیل دینامیکی غیرخطی (Nonlinear Time History Analysis): انتخاب مجموعهای از شتابنگاشتهای زلزله و اعمال آنها به مدل المان محدود سازه که دمپرها با المانهای اصطکاکی (Friction Gap Elements) مدلسازی شدهاند. نرمافزارهای رایج مانند SAP2000، ETABS، Open Sees و ABAQUS این قابلیت را دارند.
- تعیین نیروی لغزش بهینه (Optimal Slip Load): با استفاده از تحلیلهای پارامتریک، نیروی لغزش دمپرها طوری تنظیم میشود که حداکثر استهلاک انرژی و کمترین تغییر مکان نسبی (Drift) در سازه ایجاد شود. این مقدار معمولاً ۱۰٪ تا ۲۰٪ وزن سازه است.
- کنترل تغییر مکانها و شتابها: اطمینان از اینکه تغییر مکانهای بین طبقهای و شتاب کفها در محدوده مجاز آییننامهای قرار دارد. دمپرها معمولاً تغییر مکان را ۳۰ تا ۵۰ درصد و شتاب را ۲۰ تا ۴۰درصد کاهش میدهند.
5. طراحی المانهای سازهای اصلی: با توجه به اینکه دمپرها بخش عمده انرژی را جذب میکنند، سازه اصلی (تیرها و ستونها) برای نیروهای کاهش یافته طراحی میشود که باعث صرفهجویی در مصرف فولاد و بتن میشود.
کاربردهای عملی و پروژههای شاخص
دمپرهای اصطکاکی در سراسر جهان در پروژههای متعددی به کار گرفته شدهاند:
– ساختمانهای بلند مرتبه: در کشورهایی مانند ژاپن، نیوزیلند و کانادا، دمپرهای اصطکاکی در ساختمانهای بلند برای کاهش ارتعاشات ناشی از باد و زلزله نصب میشوند.
– پلها: از این دمپرها برای محافظت از پایهها و عرشه پلها در برابر نیروهای جانبی زلزله استفاده میشود.
– ساختمانهای تاریخی و حساس: برای مقاومسازی سازههای با ارزش معماری که نمیتوان اعضای سازهای آنها را تقویت کرد، نصب دمپرهای اصطکاکی یک راهکار ایدهآل است (مانند موزهها و کتابخانهها).
– سازههای صنعتی و تأسیسات هستهای: برای کاهش لرزش تجهیزات حساس در نیروگاهها و پالایشگاهها.
نمونه های موفق
- نمونه موفق خارجی: ساختمان تالار شهر ونکوور پس از زلزله ۲۰۱۱ با استفاده از دمپرهای اصطکاکی پال مقاومسازی شد و عملکرد عالی داشت.
- نمونه موفق داخلی: در ایران نیز، پژوهشکده بینالمللی زلزله شناسی و برخی پروژههای دانشگاهی از این سیستم برای مهاربندی قابهای فولادی استفاده کردهاند.
نتیجهگیری و چشمانداز آینده
دمپرهای اصطکاکی به عنوان یکی از مؤثرترین، اقتصادیترین و قابل اعتمادترین ابزارهای کنترل غیرفعال سازهها در برابر زلزله شناخته میشوند. ماهیت ساده مکانیکی، استهلاک انرژی بالا و عدم وابستگی به متغیرهای خارجی مانند دما، آنها را به گزینهای جذاب برای پروژههای مقاومسازی و طراحی لرزهای تبدیل کرده است. با وجود چالشهایی مانند سایش و خوردگی، پیشرفت علم مواد مهندسی و توسعه پوششهای مقاوم راه را برای غلبه بر این محدودیتها هموار کرده است.
در آینده، انتظار میرود که ترکیب دمپرهای اصطکاکی با سیستمهای نیمهفعال (Semi-active) و هوشمند، امکان تنظیم برخط نیروی لغزش را بر اساس شدت زلزله فراهم سازد که یک جهش بزرگ در عملکرد لرزهای سازهها خواهد بود.
همچنین، استفاده از این دمپرها در سیستمهای مرکب (Hybrid Systems) مانند ترکیب دمپر اصطکاکی و میراگر ویسکوز، برای بهینهسازی همزمان جذب انرژی و میرایی سرعت در حال توسعه است. در نهایت، دمپرهای اصطکاکی نه تنها ایمنی سازهها را تضمین میکنند، بلکه با کاهش تخریب و افزایش قابلیت بهرهبرداری پس از زلزله، نقش کلیدی در نیل به تابآوری لرزهای شهرها ایفا میکنند.
